錘式破碎機錘子的形狀與破碎物料性質和粒度有關,即與被破碎物料硬度、脆性、粒度等因素有關。因此,錘子的形狀有各種各樣的,如破碎金屬切削的錘子就像鐮刀形;一是加大打擊力度;二是延長錘子的使用壽命。

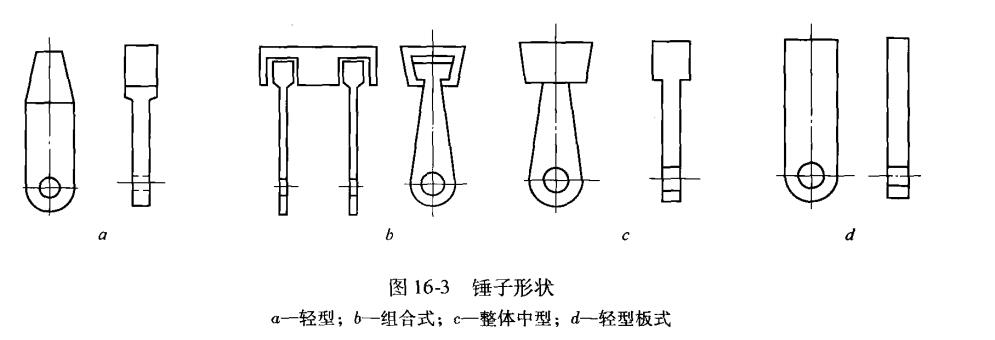

    這里僅介紹前面所敘述的錘式破碎機所使用的錘子(圖16-3)。
    圖16-3a所示錘子用于前面圖15-2所示的可逆式錘式破碎機。它屬于輕型錘子。被破碎的物料粒度大約在100mm左右。PCZ單轉子錘式破碎機采用圖16-3b所示的錘子是一種組合式,由錘柄錘帽和銷軸等組成。錘帽由耐磨材料鑄造而成,可方便的更換。錘柄可用高碳鋼制造并在側面焊有耐磨合金,其壽命很長。這樣的錘子增加打擊中心的質量,增加物料與錘頭撞擊幾率。
    PC和PCX系列錘式破碎機采用圖16-3c所示的錘子。其頭部質量較重,可以得到較細的產品。整體式錘子結構比較簡單。反擊型錘式破碎機(圖15-4)采用圖16-3c所示的錘子。其結構很簡單,此外,PCKW無箅條錘式破碎機采用長柄組合式錘子。由于錘柄較長,對同樣規格破碎機,其轉盤直徑就比較小增加破碎腔內空間,可減少因鼓風效應而產生的不必要的電能損耗。這種錘子用于PCKW無箅條可逆式錘式破碎機。

   錘子銷孔位置的確定
   錘式破碎機轉子雖然達到了轉子平衡的求,但由于錘子懸掛得不正確,即銷孔位置不對也會隨錘子對物料沖擊
,對銷軸、主軸和軸承產生沖擊反力。如圖16-4所示,錘頭沖擊物料時,在錘頭沖擊點作用著沖擊力F。若錘子懸
掛位置不正確使錘子產生非打擊狀態,這時在錘子銷軸2上產生沖擊反作用力F,根據作用力與反作用力大小相等
、方向相反的原理,在轉盤的銷孔上也將作用有F力。該力也傳給主軸。作用在主軸上的力為F。F力的反作用力F將作用在轉盤的中心軸孔上。F和F在轉盤上形成逆轉盤旋轉方向的沖擊力偶,因而額外地增加能量消耗。作用在主軸上的F力也將傳給軸承,使軸承負荷增加,降低軸承使用壽命。為了使破碎機工作時在時在錘子銷軸上不產生反作用力,必須使錘子處于沖擊1下平衡狀態。所謂平衡狀態,就是錘頭沖擊物料后懸掛銷軸上不產生沖擊反力。實際上,就是正確選擇銷孔位置。
      根據理論力學:對于具有垂直于轉軸的質量稱面的剛體,當碰撞沖量的作用線通過撞擊中心且垂直于轉軸至質心的連線時則在軸承處不產生反力碰撞沖量。故可求得打擊中心在:h/ma；那么這樣的計算方法就能夠得到錘式破碎機的錘頭安裝位置。
